Unidades combinadoras SPINNER para obtener el mejor rendimiento de las redes de radiofrecuencia

Las unidades combinadoras son componentes esenciales en las redes de radiofrecuencia, ya que se utilizan para combinar señales procedentes de varias fuentes o dividir señales en varios trayectos manteniendo la integridad de la señal. Todos los combinadores funcionan en modo bidireccional, por lo que pueden utilizarse para combinar y dividir las señales transmitidas y recibidas.

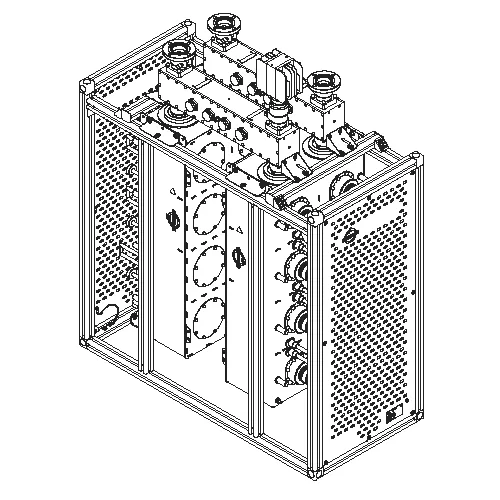

En Combinador CIB 2 vías band 4/5 DTV 7 kW WB entrada 7 kW potencia de salida 6 kW NB entrada garantiza un rendimiento óptimo de transmisión de la señal entre el transmisor y la antena en aplicaciones de radiodifusión.

En las aplicaciones de radiodifusión, los combinadores multicanal se utilizan para combinar las señales de dos o varios canales en una antena. Los combinadores SPINNER destacan por su baja VSWR, baja pérdida de inserción, alto aislamiento entre las entradas, diseño compacto y fácil instalación. Los combinadores de frecuencias SPINNER se utilizan en todo el mundo y, al ser tan fiables y no necesitar mantenimiento, superan con regularidad las altas expectativas que nuestros clientes tienen de los productos SPINNER.

Una unidad combinadora de banda ancha de impedancia constante (CIB) está diseñada para gestionar y ecualizar los niveles de impedancia a través de múltiples canales en un sistema de radiodifusión. Esto garantiza que el sistema mantenga una alta eficiencia al minimizar las reflexiones y pérdidas de señal debidas a desajustes de impedancia. Estas unidades son vitales en arquitecturas de red complejas donde la propagación uniforme de la señal y la integridad son fundamentales para una transmisión fiable y estable. Permite que varios transmisores o receptores compartan un cable de alimentación o una antena común.

Los combinadores CIB se utilizan principalmente cuando los canales están próximos entre sí o cuando es necesario resintonizarlos. Incluso es posible el funcionamiento en canales adyacentes o bloques adyacentes y la combinación con combinadores starpoint y stretchline en un momento posterior.

En el combinador CIB se puede conseguir un buen aislamiento, adaptación de banda ancha y fácil modificación con una combinación de filtros de paso de banda y acopladores de 3 dB. La señal aplicada a la entrada de banda estrecha se introduce a través del acoplador de 3 dB de banda estrecha en los dos filtros de paso de banda, se recombina después en el acoplador de 3 dB de banda ancha y se dirige a la salida de la antena. Las señales alimentadas en la entrada de banda ancha llegan a los puertos del filtro a través del acoplador de 3 dB de banda ancha, que las refleja totalmente de vuelta al acoplador de banda ancha. A continuación, se encaminan a la salida de la antena. Todos los puertos están adaptados a la banda ancha (lo que proporciona una impedancia constante en toda la banda). Cualquier señal del transmisor puede introducirse en la entrada de banda ancha siempre que la separación de frecuencias en el rango de banda pasante de los filtros sea lo suficientemente grande como para garantizar una reflexión total. Incluso pueden combinarse canales adyacentes si las pendientes de las curvas de los filtros son suficientemente pronunciadas. Los combinadores CIB son los componentes preferidos para diseñar combinadores multicanal porque ofrecen la mayor flexibilidad para configurar canales y niveles de potencia.

Excelentes propiedades de AF, la mejor intermodulación pasiva y VSWR posibles

La Combinador CIB 2 vías band 4/5 DTV 7 kW WB entrada 7 kW potencia de salida 6 kW NB entrada le permite a usted transmitir de manera fiable e impecable señales de alta frecuencia con una protección óptima para sus sistemas sensibles en un rango de potencia de hasta 6 kW @ 8 MHz en una intermodulación pasiva máxima (IM3).

La designación de la ruta del puerto en relación con la línea principal y la sonda es la siguiente: Port 1: entrada de banda estrecha, Port 2: entrada de banda ancha, Port 3: salida

Admite el uso de las siguientes bandas de frecuencia: Banda 4/5

Las propiedades positivas se resumen brevemente: CCS compact design, Integrated mask filters for DTV Adjacent channel operation, For 6, 7 and 8 MHz channel bandwidth, Temperature compensated, Tunable within the whole UHF range.

Los conectores de brida coaxial, comúnmente conocidos como «brida EIA», están conectados por un elemento de acoplamiento. El sistema de conectores cumple con los estándares internacionales EIA STD RS-225, 339 IEC, DIN EN 122150 y MIL-F 24044. Los conectores de brida EIA son ideales para sistemas de impresión y para instalaciones en exteriores. Los conectores 1 5/8" EIA se utilizan para conectar dos elementos de una línea de transmisión coaxial de alto rendimiento rígida o semirrígida para señales de alta frecuencia. Por lo general, estos funcionan en sistemas con transmisión de potencia muy alta (de kW a MW), p. ej. , en sistemas de radiodifusión DAB, DVB o FM o en aplicaciones de alta energía en instalaciones de investigación (acelerador de partículas, plasmatrón).

El producto tiene, en un lado, una conexión de 1 5/8" EIA en el otro lado, una conexión de 1 5/8" EIA .
